درک جریان هوای گریز از مرکز قبل از انتخاب فن
یک فن سانتریفیوژ هوا را به مرکز پروانه چرخان می کشد، انرژی را به جریان هوا منتقل می کند و قبل از اینکه محفظه آن را به سمت تخلیه هدایت کند، هوا را از طریق چرخ به بیرون هدایت می کند.
این راهنما نحوه کار یک فن گریز از مرکز، مسیر جریان هوا از طریق پروانه و پیچ، انواع پروانه اصلی، مشخصات فشار، کاربردهای صنعتی و اطلاعات مورد نیاز قبل از انتخاب فن را توضیح می دهد.
فن سانتریفیوژ چیست؟
فن سانتریفیوژ یک ماشین متحرک هوای دوار- است که در آن هوا در نزدیکی مرکز یا چشمی پروانه وارد می‌شود و از طریق چرخ دوار به سمت خارج شتاب می‌گیرد. محفظه اطراف این جریان هوا را جمع آوری کرده و به سمت خروجی فن هدایت می کند.
برخلاف فن محوری که جهت جریان اصلی هوا تقریباً موازی با محور فن باقی می ماند، یک فن گریز از مرکز جهت جریان هوا را هنگام عبور از پروانه و محفظه تغییر می دهد.

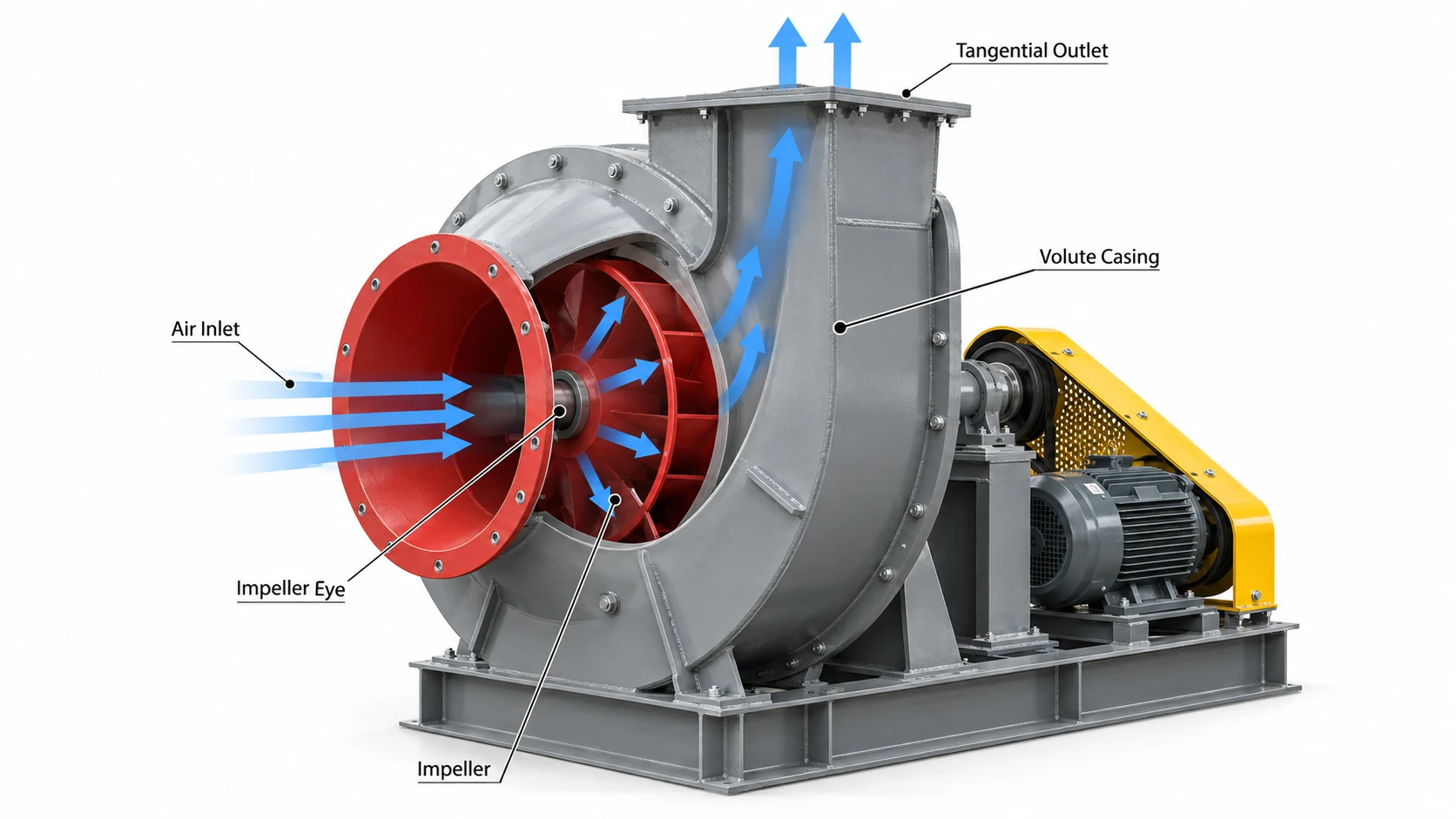

نحوه حرکت هوا از طریق فن گریز از مرکز
هوا معمولاً در جهت تقریباً محوری نزدیک چشم پروانه وارد می شود. با چرخش پروانه، جریان هوا انرژی دریافت می کند و از مرکز به سمت قطر بیرونی چرخ حرکت می کند. پس از خروج از پروانه، هوا وارد حلقه در حال انبساط می شود و در آنجا جمع آوری شده و به سمت خروجی تخلیه مماسی هدایت می شود.
فن سانتریفیوژ چگونه کار می کند؟
موتور پروانه را از طریق یک درایو متصل مستقیم، تسمه یا کوپلینگ-می‌چرخاند. پره های چرخان انرژی مکانیکی را به جریان هوا منتقل می کنند. سپس محفظه هوای خروجی از چرخ را جمع آوری کرده و آن را به سمت سیستم هدایت می کند.

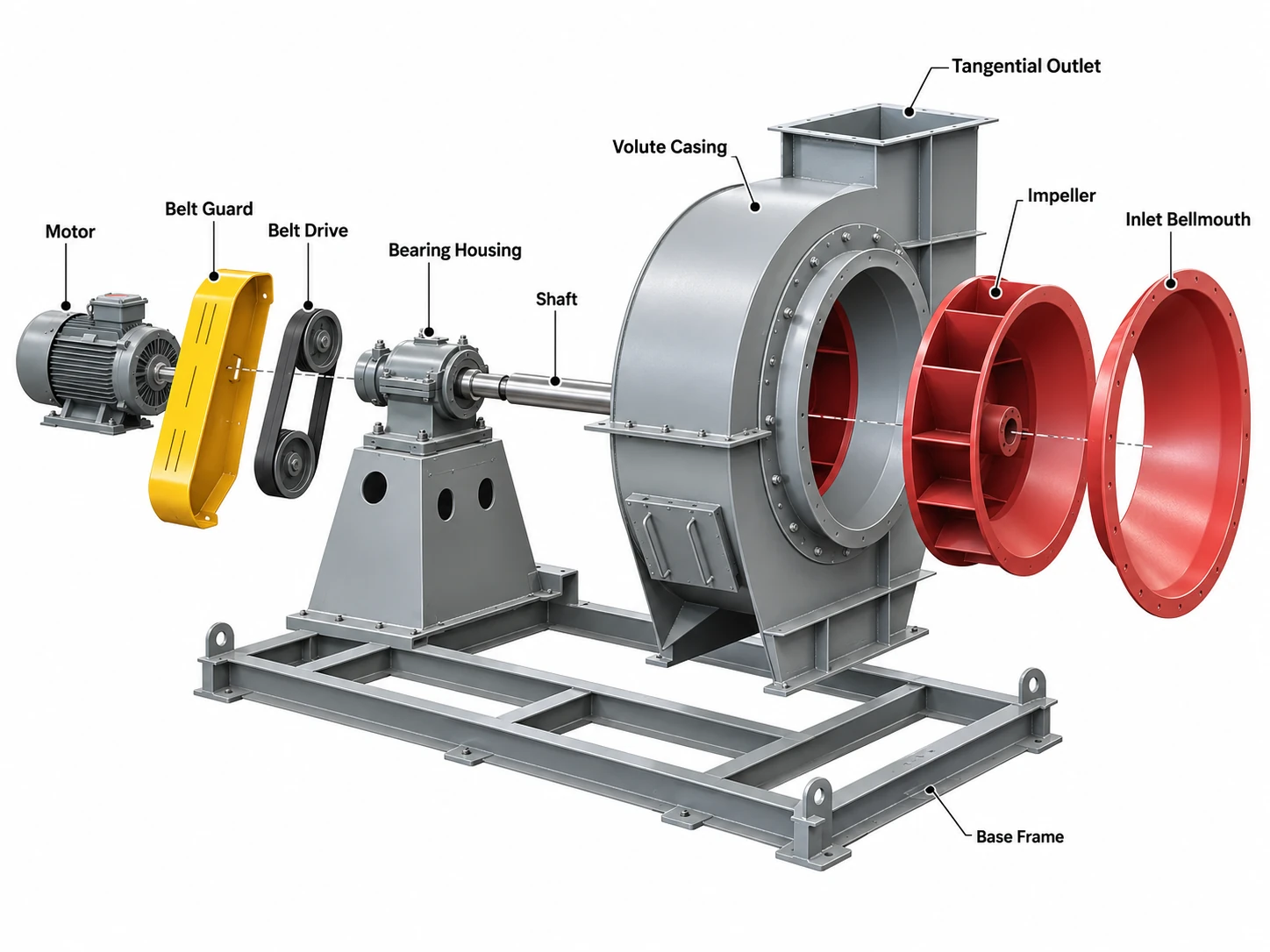

قطعات اصلی یک فن سانتریفیوژ صنعتی
پروانه‌های منحنی جلو-منحنی، شعاعی و عقب-
هندسه خروجی تیغه بر جریان هوا، فشار، کارایی، ویژگی های قدرت و مناسب بودن برای گرد و غبار یا ذرات تأثیر می گذارد. انتخاب نهایی همچنان باید بر اساس منحنی فن واقعی و محیط کار باشد.
مشخصات جریان هوا و فشار
در مقایسه با بسیاری از فن‌های محوری تهویه عمومی، فن‌های گریز از مرکز معمولاً در جایی انتخاب می‌شوند که سیستم به قابلیت فشار بیشتری نیاز دارد یا جایی که جریان هوا باید بر کانال‌ها، فیلترها، کلکتورها، بویلرها یا تجهیزات فرآیند غلبه کند.
فن سانتریفیوژ در مقابل فن محوری
مشهودترین تفاوت مسیر جریان هوا است، اما انتخاب نباید تنها بر اساس جهت جریان هوا باشد. فشار، مقاومت، فضا، راندمان، صدا، متوسط و شرایط نصب نیز باید در نظر گرفته شود.
| مقایسه | فن سانتریفیوژ | فن محوری |
|---|---|---|
| ورود هوایی | معمولاً در نزدیکی چشم پروانه در جهت محور وارد می شود. | در امتداد محور اصلی فن وارد می شود. |
| جریان هوا از طریق فن | از طریق پروانه به سمت بیرون حرکت می کند و از طریق خروجی پوشش خارج می شود. | عمدتاً موازی با محور فن باقی می ماند. |
| ساختار معمولی | پروانه با محفظه پیچ یا اسکرول. | پروانه، لوله-محوری یا پره-ساختار محوری. |
| جهت فشار | اغلب برای مقاومت سیستم متوسط تا بالا بسته به طراحی انتخاب می شود. | از تهویه عمومی تا طراحی‌های تخصصی با فشار بالاتر-. |
| برنامه های کاربردی معمولی | کانال ها، جمع آوری گرد و غبار، دیگ های بخار، فرآیند هوا و انتقال. | تهویه، خنک‌کننده، تونل‌ها و جریان هوا با حجم زیاد. |
فن های سانتریفیوژ صنعتی در کجا استفاده می شوند؟
فن های سانتریفیوژ در بسیاری از فرآیندهای صنعتی استفاده می شوند. سری فن، هندسه پروانه، مواد و چیدمان درایو باید با شرایط کاری واقعی مطابقت داشته باشد.
چه زمانی یک فن سانتریفیوژ جهت بهتری دارد؟
یک فن گریز از مرکز زمانی که سیستم به قابلیت فشار، مقاومت فرآیند یا ویژگی‌های مدیریتی متوسط نیاز دارد که به خوبی با یک فن تهویه محوری عمومی مطابقت نداشته باشد، یک فن گریز از مرکز می‌شود.
برای انتخاب فن سانتریفیوژ چه اطلاعاتی لازم است؟
انتخاب مدل فن باید پس از تعیین نقطه کار و شرایط کاری انجام شود. برای پروژه های جایگزین، نقشه های موجود، پلاک ها و ابعاد نصب نیز مفید است.
m³/h یا m³/s مورد نیاز.
فشار استاتیک / کل و مقاومت سیستم.
هوای تمیز، گرد و غبار، گاز، دود یا ذرات.
هوای معمولی یا گاز{0}در دمای بالا.
کانال ها، فیلترها، کلکتورها و مقاومت.
ترتیب درایو، چرخش و موقعیت خروجی.
قدرت، ولتاژ، فرکانس و حفاظت.
مقدار، مقصد و مدارک مورد نیاز.
از اصول فن تا انتخاب مهندسی ادامه دهید
سوالات متداول در مورد فن های سانتریفیوژ
قبل از انتخاب مدل فن، نقطه عملیاتی را ارسال کنید
ارسال برنامه، جریان هوا، فشار، دما، وضعیت متوسط، مقاومت سیستم، ولتاژ، فرکانس، جهت نصب، مقدار و مقصد. QIYUE FAN می تواند خانواده و پیکربندی فن گریز از مرکز مناسب را قبل از نقل قول بررسی کند.
